NOTA :Dès que vous activez l’image de la caméra pour
espace de chargement en appuyant sur le bouton « Cargo
Camera » (Caméra pour espace de chargement), vous
pouvez la désactiver en appuyant sur la touche à l’écran
« X ». Lors de la désactivation, l’écran précédent sélec-
tionné s’affiche.
SYSTÈME RAMBOX – SELON L’ÉQUIPEMENT
Le système RamBox est une caisse de rangement intégrée
et un système de gestion de l’espace utilitaire constitué de
trois caractéristiques :
• Des bacs de rangement latéraux intégrés à la caisse
• Un système permettant d’agrandir ou de diviser l’espace
de chargement
• Un système d’arrimage aux rails de la caisse
Bacs de rangement latéraux RamBox intégrés à la
caisse
Les bacs de rangement de l’espace de chargement se
trouvent de chaque côté de la caisse de la camionnette. Les
bacs de rangement de l’espace de chargement offrent un
rangement imperméable, verrouillable et disposant d’un
système d’éclairage pour une charge équilibrée de 68 kg
(150 lb) pour les véhicules de la série 1 500 ou de 136 kg
(300 lb) pour les véhicules des séries 2 500 et 3 500.
AVERTISSEMENT!
Veillez à bien respecter les recommandations suivantes
afin de ne pas endommager votre véhicule :
•Assurez-vous que le chargement de chaque bac de
rangement est correctement attaché.
• Ne dépassez pas le poids nominal de la charge de
150 lb (68 kg) par bac pour les véhicules de série 1500
ou de 300 lb (136 kg) par bac pour les véhicules des
séries 2500 et 3500.
Bacs de rangement de l’espace de chargement RamBox
3
CARACTÉRISTIQUES DE VOTRE VÉHICULE 229

Pour ouvrir un bac de rangement lorsque le système
RamBox est déverrouillé, appuyez brièvement sur le bou-
ton situé sur le couvercle. Le couvercle de bac de range-
ment RamBox s’ouvre vers le haut afin que vous puissiez y
glisser votre main. Soulevez le couvercle pour l’ouvrir
complètement.
NOTA :Le bac de rangement RamBox ne s’ouvrira pas si
vous appuyez sur le bouton-poussoir lorsque le système
RamBox est verrouillé. L’intérieur du bac de rangement RamBox s’allume auto-
matiquement à l’ouverture du couvercle. En plus du com-
mutateur d’éclairage automatique, un commutateur d’ac-
tivation et de désactivation manuelle se trouve à l’arrière
de chaque bac de rangement. Appuyez une fois sur le
commutateur pour éteindre l’éclairage des bacs et appuyez
à nouveau sur le commutateur pour le rallumer.
Bouton-poussoir et verrou du bac de rangement RamBox
Commutateur d’éclairage du bac de rangement RamBox
230 CARACTÉRISTIQUES DE VOTRE VÉHICULE

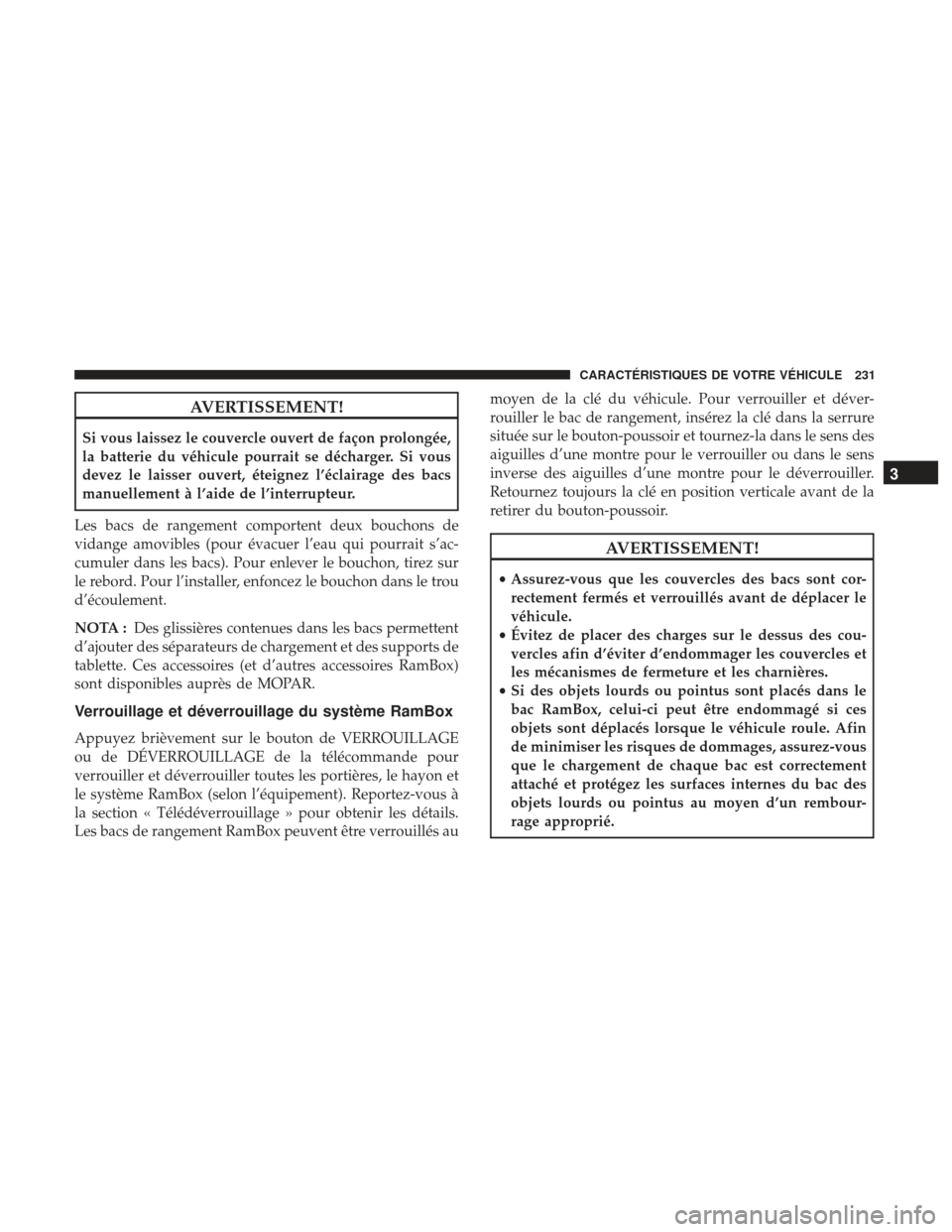

AVERTISSEMENT!
Si vous laissez le couvercle ouvert de façon prolongée,
la batterie du véhicule pourrait se décharger. Si vous
devez le laisser ouvert, éteignez l’éclairage des bacs
manuellement à l’aide de l’interrupteur.
Les bacs de rangement comportent deux bouchons de
vidange amovibles (pour évacuer l’eau qui pourrait s’ac-
cumuler dans les bacs). Pour enlever le bouchon, tirez sur
le rebord. Pour l’installer, enfoncez le bouchon dans le trou
d’écoulement.
NOTA : Des glissières contenues dans les bacs permettent
d’ajouter des séparateurs de chargement et des supports de
tablette. Ces accessoires (et d’autres accessoires RamBox)
sont disponibles auprès de MOPAR.
Verrouillage et déverrouillage du système RamBox
Appuyez brièvement sur le bouton de VERROUILLAGE
ou de DÉVERROUILLAGE de la télécommande pour
verrouiller et déverrouiller toutes les portières, le hayon et
le système RamBox (selon l’équipement). Reportez-vous à
la section « Télédéverrouillage » pour obtenir les détails.
Les bacs de rangement RamBox peuvent être verrouillés au moyen de la clé du véhicule. Pour verrouiller et déver-
rouiller le bac de rangement, insérez la clé dans la serrure
située sur le bouton-poussoir et tournez-la dans le sens des
aiguilles d’une montre pour le verrouiller ou dans le sens
inverse des aiguilles d’une montre pour le déverrouiller.
Retournez toujours la clé en position verticale avant de la
retirer du bouton-poussoir.
AVERTISSEMENT!
•
Assurez-vous que les couvercles des bacs sont cor-
rectement fermés et verrouillés avant de déplacer le
véhicule.
• Évitez de placer des charges sur le dessus des cou-
vercles afin d’éviter d’endommager les couvercles et
les mécanismes de fermeture et les charnières.
• Si des objets lourds ou pointus sont placés dans le
bac RamBox, celui-ci peut être endommagé si ces
objets sont déplacés lorsque le véhicule roule. Afin
de minimiser les risques de dommages, assurez-vous
que le chargement de chaque bac est correctement
attaché et protégez les surfaces internes du bac des
objets lourds ou pointus au moyen d’un rembour-
rage approprié.
3
CARACTÉRISTIQUES DE VOTRE VÉHICULE 231

AVERTISSEMENT DE SÉCURITÉ RELATIF AU
SYSTÈME RAMBOX
Respectez soigneusement les mises en garde ci-dessous
afin d’éviter de vous blesser ou d’endommager le véhi-
cule :
MISE EN GARDE!
•Fermez toujours les couvercles des bacs de range-
ment lorsque vous laissez votre véhicule sans sur-
veillance.
• Ne laissez jamais d’enfants accéder aux bacs de
rangement. Un enfant qui pénètre dans le bac de
rangement risque de ne pas pouvoir en sortir. Un
enfant emprisonné dans l’un des bacs de rangement
peut succomber à l’asphyxie ou à un coup de chaleur.
• En cas d’accident, les occupants s’exposent à des
blessures graves si les couvercles des bacs de range-
ment ne sont pas solidement fermés.
• Ne conduisez pas le véhicule en laissant les couver-
cles des bacs de rangement ouverts.
• Gardez les couvercles des bacs de rangement fermés
et verrouillés tant que le véhicule roule.
• N’utilisez pas le loquet du bac de rangement comme
point d’arrimage.
Levier d’ouverture d’urgence du couvercle de bac de
rangement du système RamBox – selon l’équipement
Par mesure de sécurité, un dispositif d’ouverture d’urgence
du couvercle du bac de rangement est intégré au méca-
nisme de verrouillage du couvercle de bac de rangement.
NOTA : Si une personne devenait piégée dans le bac de
rangement, elle pourrait ouvrir le couvercle du bac de
l’intérieur en tirant sur le levier phosphorescent fixé au
mécanisme de verrouillage du couvercle de bac de range-
ment.
Levier d’ouverture d’urgence du couvercle de bac de
rangement
232 CARACTÉRISTIQUES DE VOTRE VÉHICULE

Rallonge de la caisse – selon l’équipement
La rallonge de la caisse offre trois positions :
•Position de rangement
• Position de séparation
• Position de rallonge
Position de rangement
La position de rangement de la rallonge de la caisse se
trouve à l’avant de la caisse de camionnette et permet
d’optimiser l’espace de chargement de la caisse lorsqu’elle
n’est pas utilisée. Pour mettre la rallonge de la caisse en position de range-
ment, procédez comme suit :
1. À l’aide de la clé du véhicule, assurez-vous que la
poignée centrale est déverrouillée, puis tournez-la en
position verticale pour ouvrir les volets latéraux de la
rallonge.
Poignée centrale et verrou
1 – Verrou de la poignée centrale
2 – Poignée
3
CARACTÉRISTIQUES DE VOTRE VÉHICULE 233

2. Une fois les volets latéraux ouverts, placez la rallongecomplètement vers l’avant de la caisse contre le panneau
avant.
3. Faites pivoter les volets latéraux en position fermée et placez les extrémités extérieures devant les boucles
d’arrimage. 4. Tournez la poignée centrale en position horizontale
pour fixer les volets latéraux en position fermée.
Position de rangement
Boucle d’arrimage
234 CARACTÉRISTIQUES DE VOTRE VÉHICULE

5. Verrouillez la poignée centrale à l’aide de la clé duvéhicule pour fixer fermement le panneau en place.
Position de séparation
La position de séparation vous permet de gérer l’espace de
chargement et d’éviter que le chargement ne se déplace
dans la caisse. Ilya11fentes de séparation le long des
panneaux intérieurs de la caisse. Elles vous permettent
d’aménager l’espace de la caisse de différentes façons afin
d’organiser votre chargement. Pour installer la rallonge de la caisse en position de
séparation, procédez comme suit :
1. À l’aide de la clé du véhicule, assurez-vous que la
poignée centrale est déverrouillée, puis tournez-la en
position verticale pour ouvrir les volets latéraux de la
rallonge.
Volets latéraux fermés
Poignée centrale et verrou
1 – Verrou de la poignée centrale
2 – Poignée
3
CARACTÉRISTIQUES DE VOTRE VÉHICULE 235

2. Ouvrez les volets latéraux, puis placez la rallonge defaçon à ce que ses extrémités extérieures s’alignent avec
les fentes des panneaux latéraux de la caisse.
3. Remontez et rabattez les volets latéraux afin que les extrémités extérieures soient bien fixées dans les fentes
de la caisse.
4. Tournez la poignée centrale en position horizontale pour fixer les volets latéraux en position fermée. 5. Verrouillez la poignée centrale afin de maintenir le
panneau en place.
Alignement des volets avec les fentes
Volets latéraux fermés
236 CARACTÉRISTIQUES DE VOTRE VÉHICULE

Position de rallonge
La position de rallonge vous permet de charger la caisse de
la camionnette au-delà du hayon. La rallonge permet
d’obtenir 15 po (38 cm) d’espace supplémentaire à l’arrière
du camion lorsque vous avez besoin d’espace de charge-
ment additionnel. Pour mettre la rallonge dans cette posi-
tion, utilisez la goupille de centrage et la poignée rotative
situées de chaque côté de la caisse de la camionnette près
du hayon.Pour mettre la rallonge de la caisse en position de rallonge,
procédez comme suit :
1. Abaissez le hayon.
2. À l’aide de la clé du véhicule, assurez-vous que la
poignée centrale est déverrouillée puis tournez-la à la
verticale afin d’ouvrir les volets latéraux de la rallonge.
3. Fixez les extrémités des volets à la goupille et à la poignée.
4. Mettez les poignées en position horizontale afin de bien maintenir la rallonge en place.
Position de rallongeInstallation de la rallonge
3
CARACTÉRISTIQUES DE VOTRE VÉHICULE 237

MISE EN GARDE!
Pour réduire les risques de blessure ou les dommages
matériels :
•Fixez correctement le chargement.
• Ne dépassez pas la valeur nominale de charge de
votre véhicule.
• Fixez toutes les charges à la camionnette au moyen
des sangles d’arrimage.
• La rallonge ne doit pas être utilisée comme point
d’attache.
(Suite)
MISE EN GARDE! (Suite)
•Lorsque le véhicule est en mouvement, ne dépassez
pas la charge de 68 kg (150 lb) sur le hayon.
• La rallonge ne doit pas être utilisée lors de la
conduite hors route.
• Lorsque vous ne l’utilisez pas, rangez la rallonge ou
mettez-la en position de séparation avec le hayon
fermé.
• Lorsque vous l’utilisez, toutes les poignées doivent
être en position verrouillée.
Système d’arrimage aux rails de la caisse
AVERTISSEMENT!
La charge maximale par traverse métallique ne doit pas
dépasser 250 lb (113 kg) et l’angle de la charge sur
chaque traverse ne doit pas dépasser 45 degrés par
rapport à l’horizontale, car des dommages à la traverse
ou au rail pourraient se produire.
Deux traverses réglables situées de chaque côté de la caisse
peuvent être utilisées pour aider à fixer la charge.
Languette de verrouillage
